제품소개

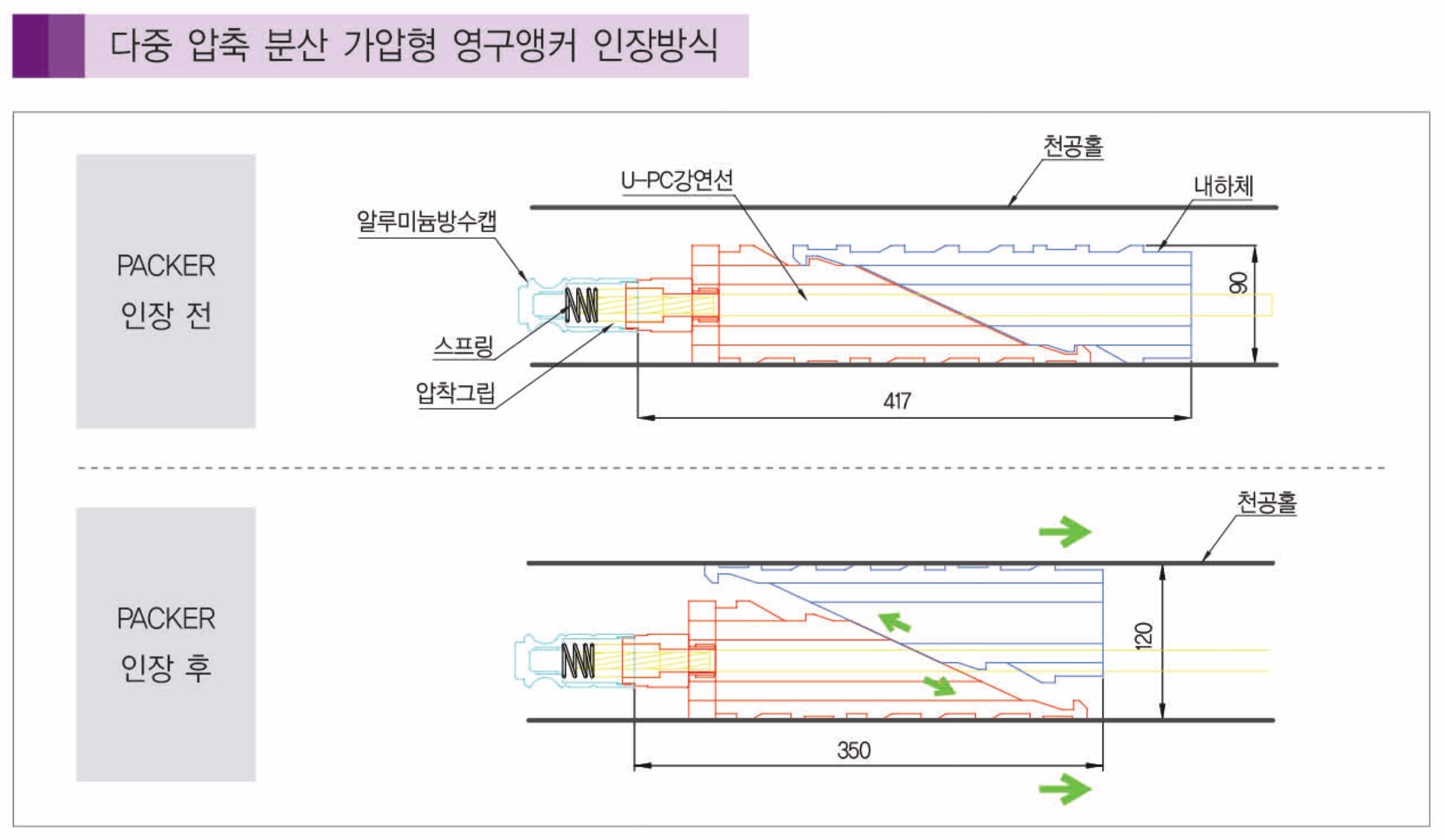

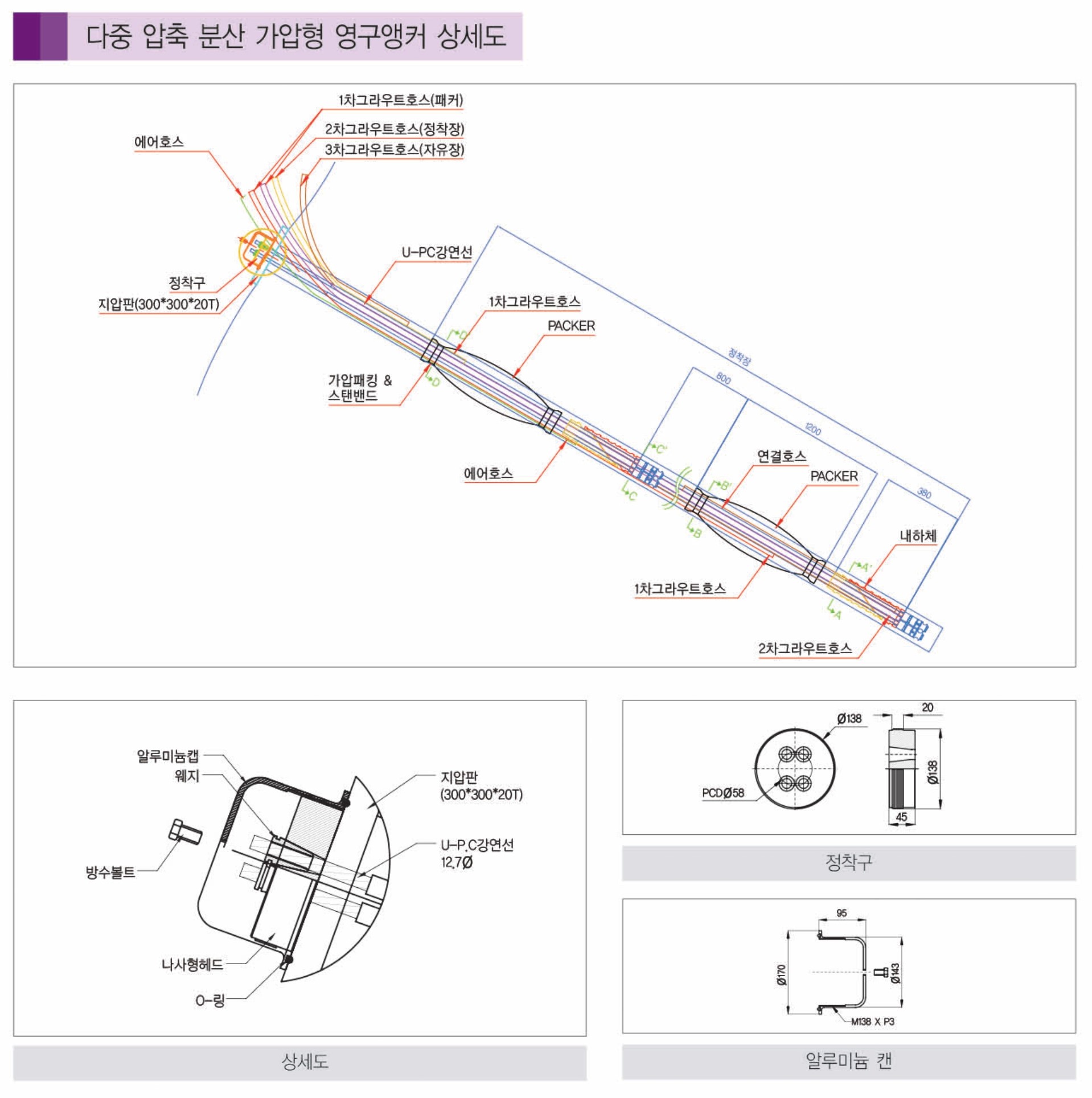

마찰인장형 영구앵커로, 조립된 앵커체를 천공홀에 삽입하고 그라우팅호스와 패커의 팽창가압을 통해 1차그라우팅하는 정착장확장단계와 이후 강연성 인장단계, 마지막으로 2차그라우팅 완료단계를 거친다.

마찰저항력이 작아 일반적인 앵커의 시공으로는 어려운 소요 인장력 확보가 어려운 지층에서 앵커 정착부 외부에 일정간격으로 설치된 팩을 가압 주입하여 주변지반을 압착시켜 마찰력증대와 구조물의 안정화를 도모한다.

1차 그라우팅 통해 지반에서 발생하는 과도한 응력, 변형, 변위 등을 안정화 시킬 수 있으며, 2차 그라우팅 을 통해 내하체가 위치하는 공간 주변지반을 다시 가압 압착하여 압밀시킬 뿐 아니라 정착장을 최대화하여 정착구간 전체에 응력이 균일하게 분산 되도록 하여 주입재의 유실을 방지하고 마찰력을 증대시켜 인장력 확보가 어려운 연약지반, 파쇄대층 같은 지반에 적용성이 뛰어난 공법이다.

시공순서

1. 앵커 공장 조립 및 운반

2. 천공

3. 앵커삽입

4. 1,2차 가압 그라우팅

5. 인장

6. 인장 해드 설치 및 두부정리
