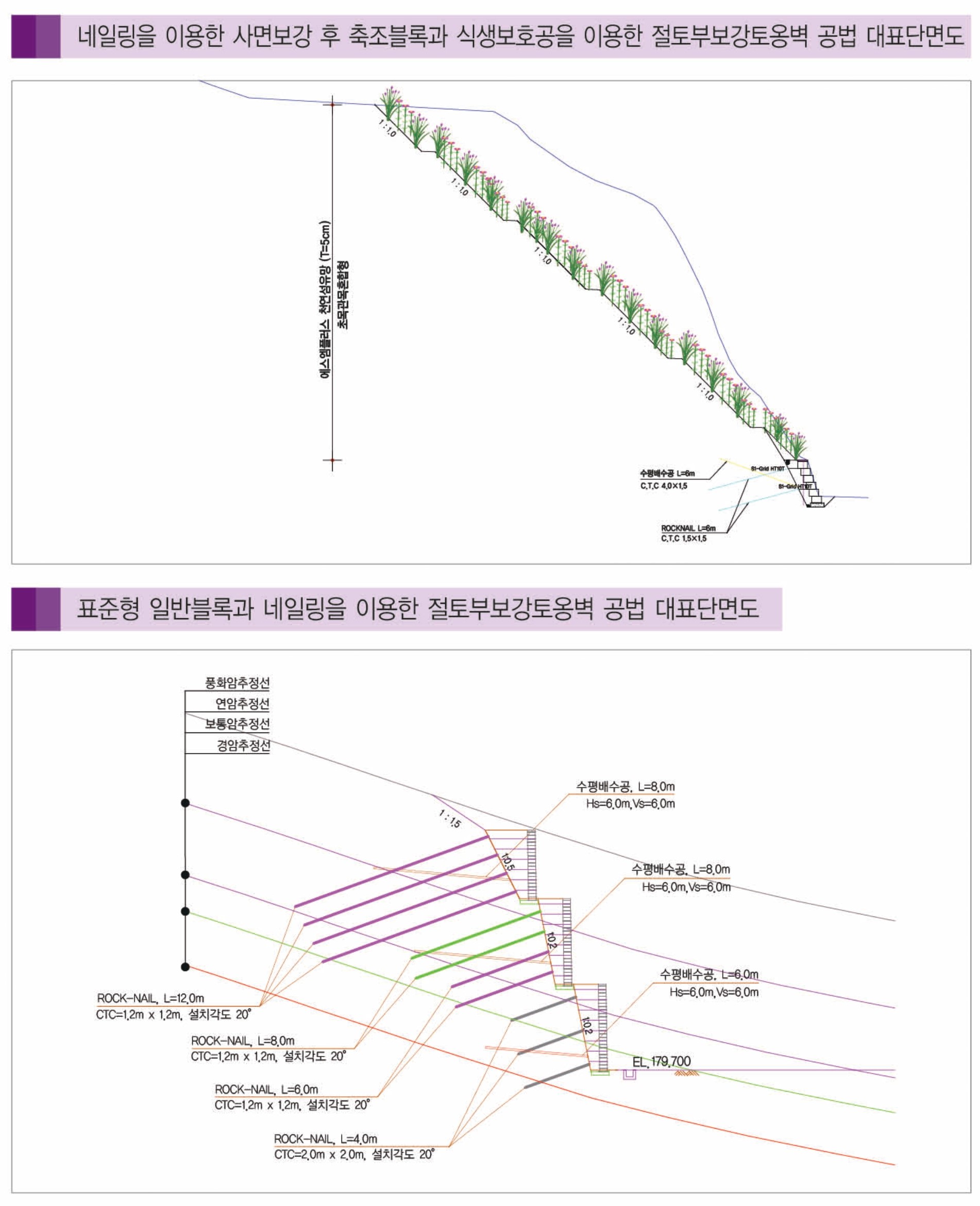

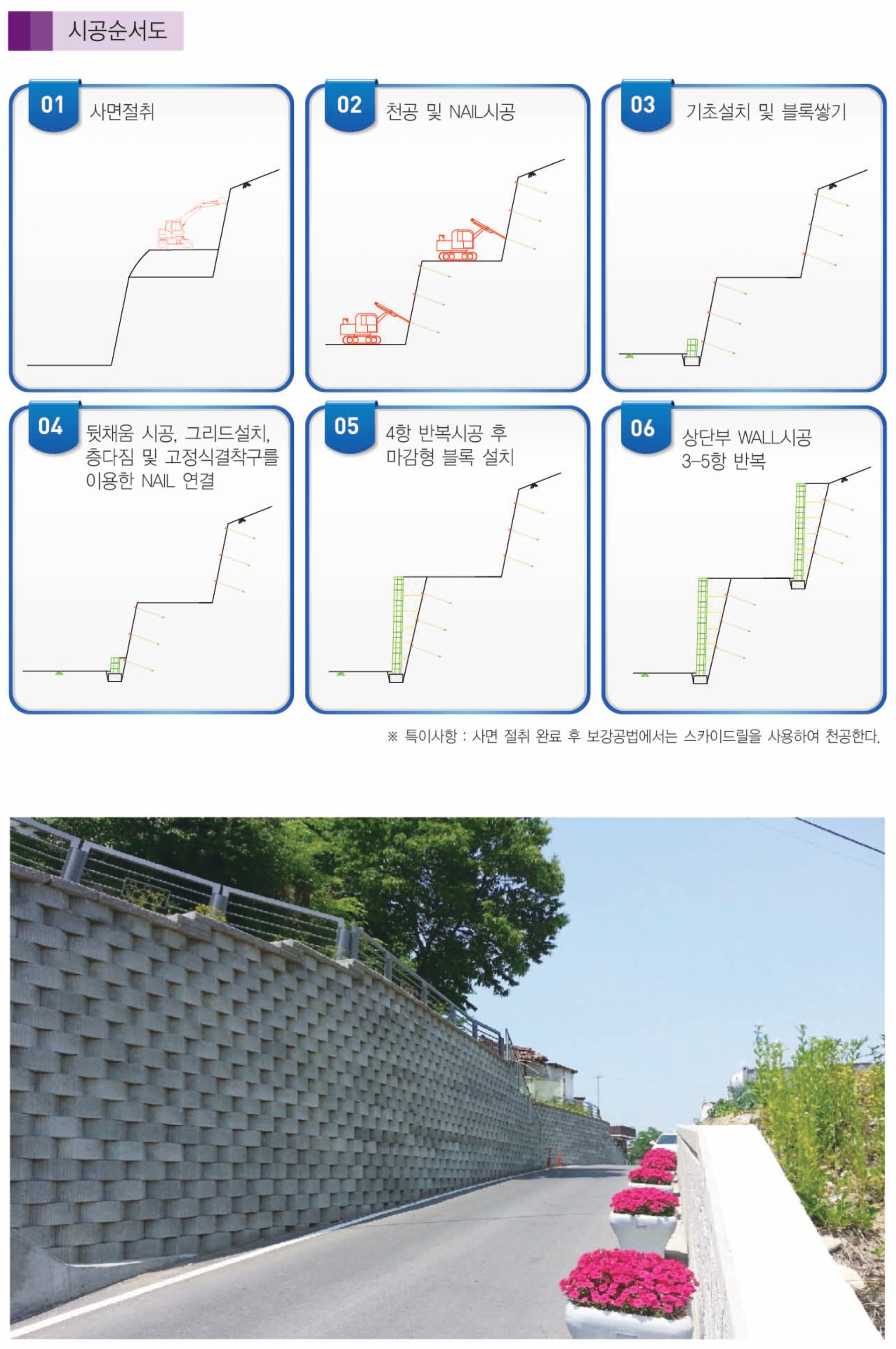

절토부 보강토 옹벽공법개요

원지반에 네일링를 삽입하여 원지반 자체의 강도를 증가시키고 네일링과 전면 블록을 연결하여 벽체를 형성하는 공법으로 네일링을 적용함으로써 보강효과 및 안정성이 우수하며 Top-Down 시공이 가능하다.

성토부 보강토 옹벽공법개요

사면을 형성하는 흙은 불연속성 재료 이며 외력과 자중에 의해 전단 응력이 사면을 따라 생겨 활동을 일으키며 파괴된다. 이런 단점을 보완하여 흙속에 인장력을 갖는 재료를 포 설하여 지반을 보강하는 방법이 보강토의 원리이다.

이런 원리를 이용 고성토 사면이나 용지 확보가 쉽지 않은 지형에 적용하여 전면의 콘크 리트 블록과 배면의 흙속에 보강재를 포설하여 흙과 보강재의 상호작용에 의해 전단 강 도를 향상시켜 구조체의 안전성과 강도를 높이는 공법 이다.

블록식 보강토옹벽 공법

구성

* 콘크리트 블록[fck=28MPA(280kgf/㎠)이상]

* 보강재(Geogrid)

특징

* 기초 처리가 단순하며 저판 설치를 하지 않으므로 소요 부지가 필요치 않음 - 용지보상비 절감

* 동절기 시공 가능하며 공사 소요기간을 최대한 단축 시킬 수 있어 공정관리에 경쟁력이 있음

* 가시설이 필요치 않으므로 타구조물 및 협소공간에 근접 시공이 가능함

* 지형에 따라 직선, 곡선, 경사면을 신속히 시공 가능함

* 주문에 따라 다양한 색상이 가능하며 보강재의 부식 우려가 없어 영구적임

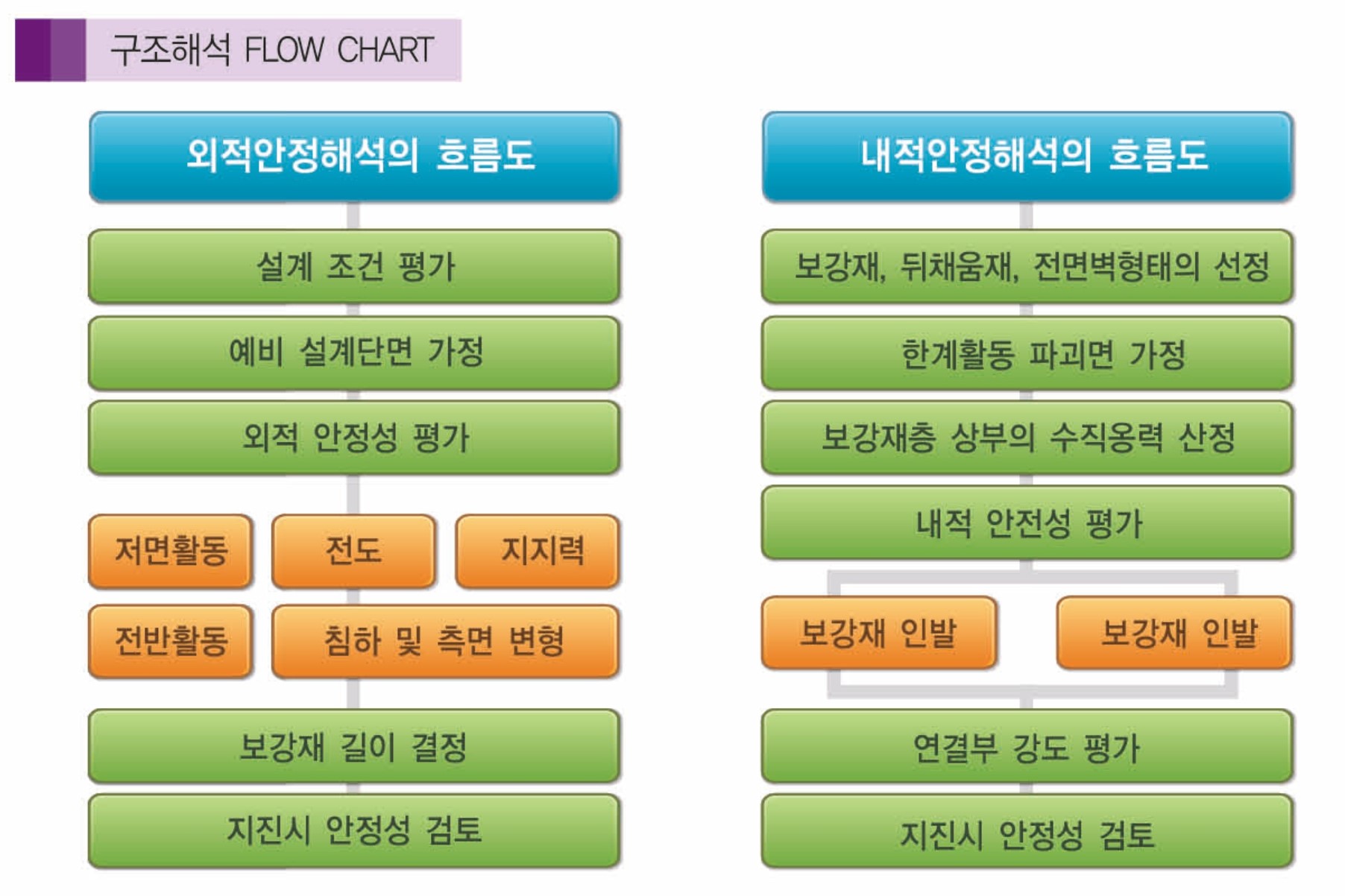

안전성

* 블록 및 토층 결속망(Geogrid)의구조체로서 부등침하 및 전단파괴 등 변형에 안정

* 지진 및 진동 하중을 자체에서 흡수할 수 있어 동적 하중에 대하여 안전

* 블록 및 배면에 쇄석을 포설하여 포면수의 유입에 따른 배수처리가 유리 하므로 수압상승에 따른 안전성에 문제가 없음

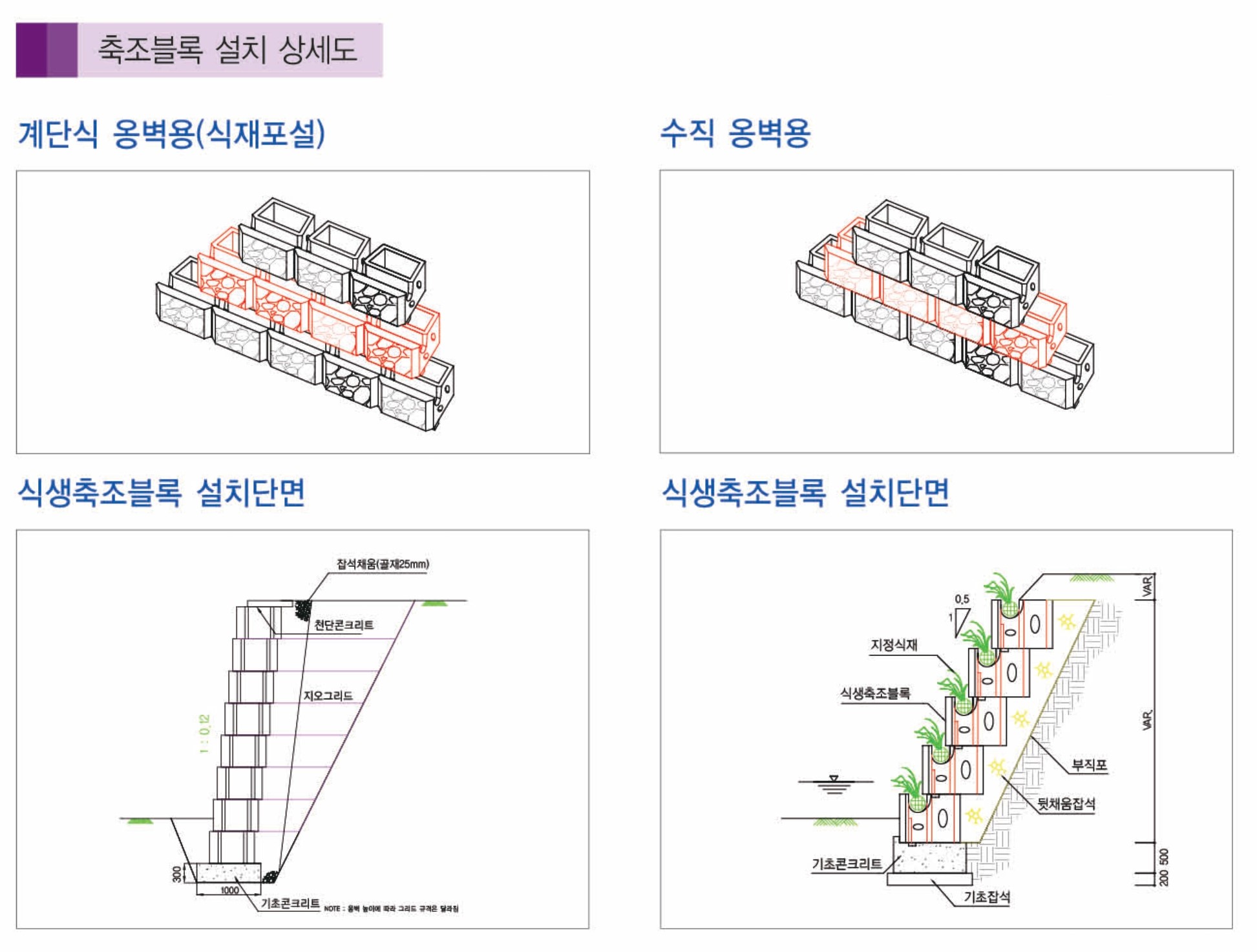

옹벽식 축조블록 공법개요

수자원 하천의 장기적인 변화특성을 종합적으로 고려하지 않은 하천 난개발사업과 자연재해로 인한 제방 및 옹벽파괴로 인해 구조물에 대한 안정성이 강화되고 하천 본래의 성질을 생태적으로 복원 및 주변 자연환경과 조화롭게 어우러지게 하기 위하여 자연형 하천공법 연구가 늘고 있다

자연형 하천공법이란 콘크리트와 같은 토목재료와 더불어 살아있는 나무나, 풀 또는 돌이나 흙같은 자연재료를 조화롭게 응용하여 하천형태를 원시적 자연에 가깝게 만들고 치수 및 구조적 안정성을 높이는 공법이다

최근의 친환경 국토이용, 도시계획 주거단지 및 도로건설시 콘크리트옹벽이나 돌쌓기, 돌망태, 석축대용으로 구조적 안정성을 높이고 식생공간을 확보하여 친환경 경관을 조성하고 생태통로 및 도심열섬화 현상을 방지하며 하천적용시 어소, 식생블럭의 역할을 하고 , 상부는 곤충 및 초화류 식생이 가능한 생태공간을 확보하여, 블록간의 조립으로 제방사면 및 구조물 안정성 효과가 있다

공사 적용 범위

1) 하천 호안 제방 옹벽 공사

2) 농업용 수로 제방 옹벽 공사

3) 도로 절, 성토 옹벽 공사

4) 철도 측방 절개면 옹벽 공사

5) 저수지, 댐, 유수지 옹벽 공사

6) 공원 및 아파트 단지조성 옹벽 공사

7) 전원주택 및 골프장 절, 성토 옹벽 공사

8) 공장부지 조성 옹벽 공사

9) 긴급 수해 응급 복구 옹벽 공사

특허·인증현황
